一、適用范圍：
HGJ系列鏈式煤泥烘干機，廣泛用 于糧食、飼料、煤碳、冶金、水泥等工廠在烘干加工行業中是對物料進行烘干的新型熱交換設備，且用較低的能耗，應用范圍較廣。
大 豆：對原料、豆瓣、豆粕進行烘干，加蒸汽或溫水可進行軟化處理。
棉 籽：對原料、餅、粕烘干降水，同時加蒸汽或溫水可進行軟化處理。
玉米臍：烘干降水。
稻 谷：烘干降水。
煤 泥：烘干降水。
二、性能特點
該產品為接觸傳熱，刮板鏈條傳動，使用的傳熱介質為飽和蒸汽（或?qū)�熱油），具有以下特點：

• 結構簡單，安裝使用維護方便。
• 噪音低、破碎率低、工作平穩、性能可靠。
• 生產效率高、耗能低。

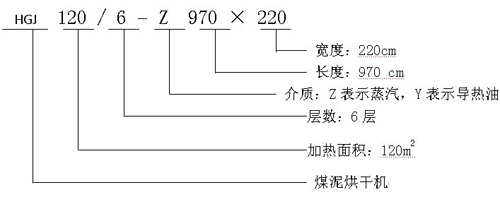

三、型號說明

四、規格型號與技術參數

五、結構與工作原理

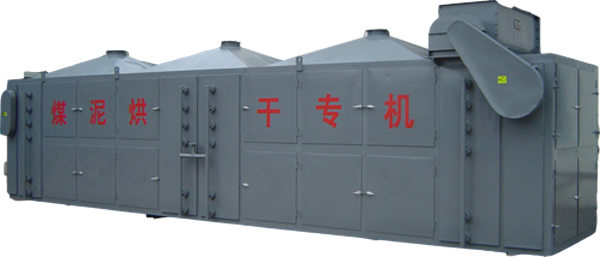

HGJ系列烘干機由機架、進料斗、加熱部件、傳動部件等組成。

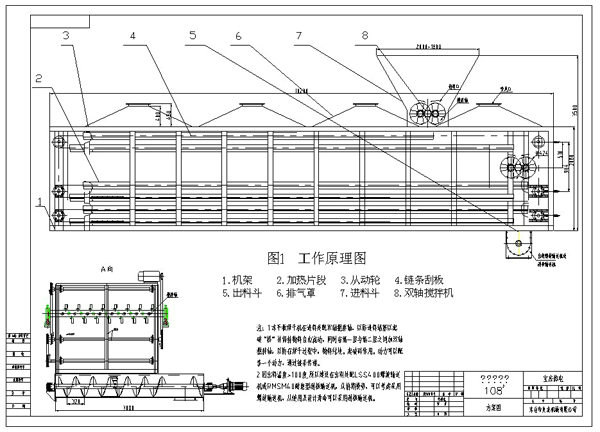

工作原理：（見圖1）
物料由進料斗進入到加熱片（1）上，隨著鏈條刮板的運動，依次經過（1）、（2）、（3）、（4）、（5）、（6）加熱片，物料被加熱烘干，經出料口進入下一道工序。
六、調試

1. 開車前準備工作:
   1. 清理雜物。檢查各部件是否完好，檢查減速機、電動機、各進出氣管接頭、進出料管是否完好。
   2. 檢查潤滑系統。注入潤滑油脂，保證潤滑油充足。檢查減速箱內油位高低，不足時添加20#機油或齒輪油。
   3. 用手轉動減速器帶動刮板鏈條運行，調整刮板鏈條張緊機構，使鏈條松緊適度，鏈條松緊在鏈條的中部以用手提起高度50-80為宜。
   4. 檢查電動機接線，使電機按需要方向旋轉。
   5. 點動試車。檢查周圍擋料板、圓弧板等不得阻擋鏈條刮板，加熱片對接不得阻擋鏈條刮板運行。
   6. 空載運行。檢查運行是否平穩，鏈條嚙合是否正常，有無異常響聲，如有異常情況要停車檢查。
   7. 空載運行正常后，慢慢開啟進汽（或進油）閥門，使蒸汽（或?qū)�熱油）慢慢暢通，將加熱片�?nèi)存水全部逐出，檢查蒸汽（或?qū)�熱油）管道有無漏汽（或漏油）現象，如無漏汽（或漏油）現象，應逐步關小回汽（或回油）閥門，但不要關絕，要使加熱片內不存水為好，使加熱片的溫度逐漸上升，應保持加熱片的溫度均勻為宜。
   8. 空載調試5-20分鐘后，設備處于正常情況，即可進行負載運行。首先將輥式料斗調試好，達到均勻出料，使加熱片上的料胚保持60 mm左右，入料、出料保持平衡，不溢料、不缺料，以滿足需要為好。

七、使用注意事項
1、正常生產運行中，要加強檢查，防止桿狀物入機內，損壞刮板鏈條。

1. 停車時間較長，在冬季應把加熱片里的水放凈，防止凍壞加熱片和管道。
2. 烘干機在停機前，應先停止進料，等刮板鏈條將料胚從加熱片上刮干凈，即可停車，以防停車后將料胚烘焦。
3. 在工作時，不準超過規定的工作壓力，安全閥的工作壓力要調整到允許的工作范圍內進行工作。

八、維護

• 加熱片必須定期檢查。每年至少進行一次外部檢查，兩年至少進行一次全面檢查。當加熱片壁厚腐蝕到一定程度是應及時修復或更換。
• 壓力表、安全閥應定期檢驗，每年至少進行一次。
• 長期不用時，應將加熱片中的存水方凈，存油全部收回。
• 運行時發生異常聲音要立即停機處理。
• 機械部分至少半年保養一次。
• 減速機在工作初期要特別注意潤滑油的清潔。如油被弄臟，特別是混入鐵屑，應立即換油。減速機正常工作為半年檢查一次油質。
